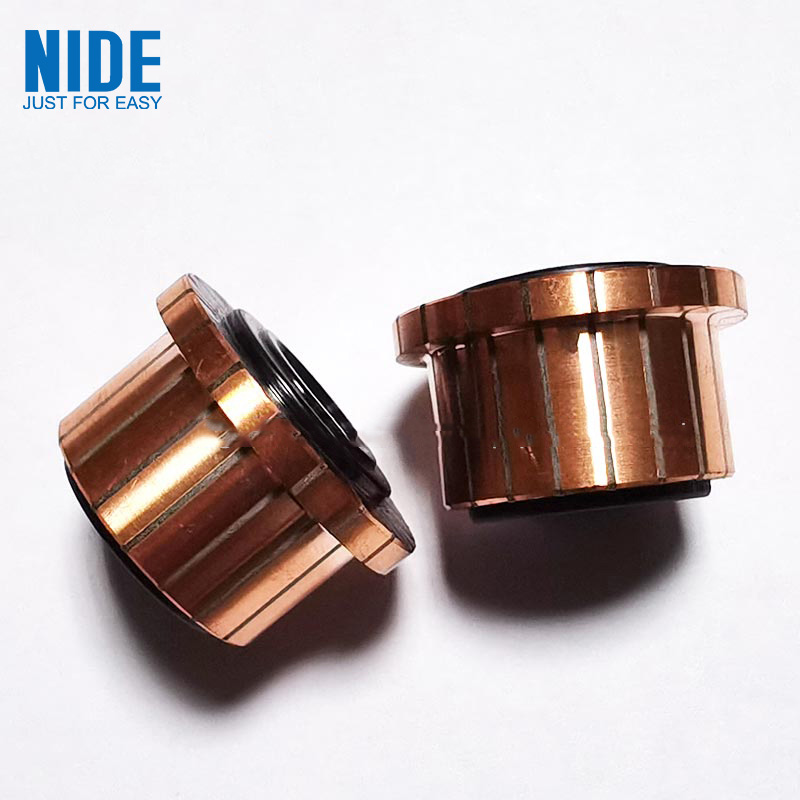

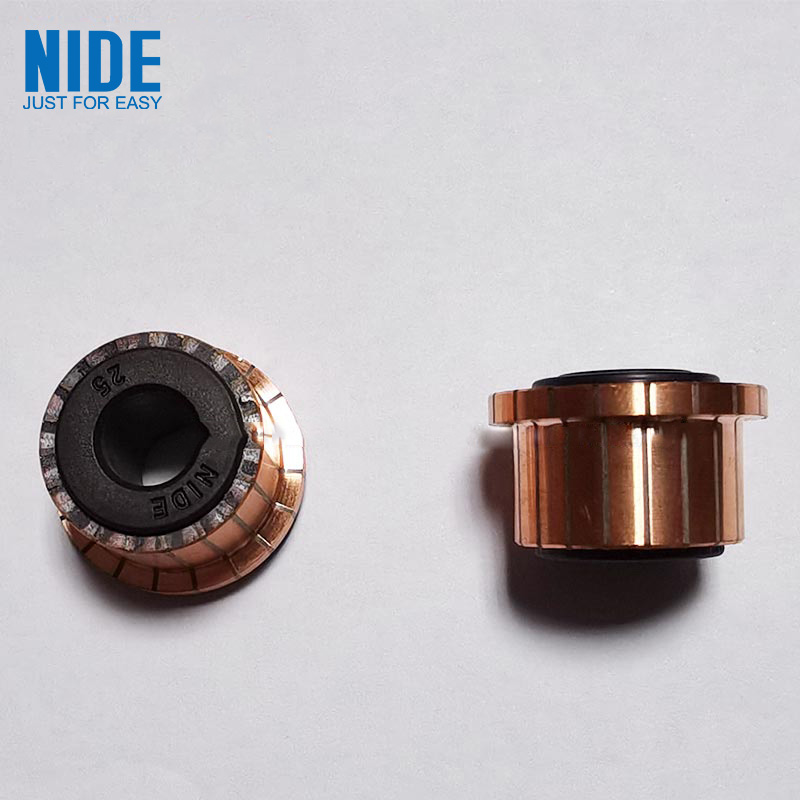

Power Tools Segment-kommutatoren inkluderer en plastikbase og en kommuterende kobberplade af spaltetype. Toppen af den kommuterende kobberplade af slidstypen er forsynet med et svejsetrådstrin. De tilstødende kommuterende kobberplader af spaltetype er isolerede og isolerede af glimmerplader. Centret har et øvre cylindrisk indre hul og et nedre cylindrisk indre hul koaksialt arrangeret, og huldiameteren af det øvre cylindriske hul er mindre end det nedre cylindriske hul,
model nr. |
OD(mm) |
ID (mm) |
Samlet højde (mm) |
Segmentlængde (mm) |
Krog/Riser dia.(mm) |
Bar nr. |
DZQC-RZ32-067 |
22.4 |
φ10 |
17 |
14.7 |
27.5 |
24 |
S-03067A |
22.4 |
φ12 |
17 |
14.7 |
17.4 |
24 |
S-03068 |
28.5 |
φ12 |
17.5 |
14 |
29.5 |
24 |
S-03068A |
29.5 |
φ12 |
17.5 |
14 |
29.7 |
24 |
S-03069 |
28.5 |
φ12 |
18.5 |
16 |
22.5 |
24 |
S-03070 |
37.5 |
φ13 |
27 |
24.2 |
45.5 |
32 |
S-03071 |
35.5 |
φ13 |
27.5 |
23 |
37.2 |
32 |
S-03074 |
28.3 |
φ12 |
20 |
17 |
29 |
24 |
S-03079 |
23 |
φ8 |
19 |
19 |
30.8 |
12 |
S-03080 |
20.5 |
φ10 |
15 |
14.1 |
26 |
10 |
S-03081 |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
QZQA-RZ12-081A |
32.5 |
φ15 |
32.5 |
28 |
46 |
25 |
S-03082 |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03082A |
18.5 |
φ8 |
14 |
13.5 |
24 |
12 |
S-03083 |
23 |
φ9 |
15 |
13 |
24 |
24 |
S-03083A |
23 |
φ10 |
15 |
13 |
24 |
24 |
S-03084 |
23.2 |
φ8 |
17.5 |
17.3 |
30 |
14 |
S-03085 |
22.5 |
φ8 |
16 |
15 |
28.5 |
10 |
Power Tools Segment-kommutatoren er meget udbredt i bilindustrien, husholdningsapparater, elværktøj og andre områder.
Power Tools Segment kommutatoren harfunktion af Effektiv forbedring af mekanisk styrke og overhastighedsydelse.
