6641 F klasse DMD isolering Papirfilm elektrisk motorisoleringsmateriale er et tre-lags kompositmateriale lavet af et lag polyesterfilm og to elektriske polyesterfiber nonwovens og limet med F-klasse harpiks. Med gode mekaniske egenskaber og elektriske egenskaber har polyester ikke-vævet stof god adsorptionskapacitet og kan absorbere harpiks under imprægnering.
Ejendomme |
Enhed |
Parameter |
||||||||||
Isoleringspapir tykkelse |
MM |
0.13 |
0.15 |
0.18 |
0.20 |
0.23 |
0.25 |
0.30 |
0.35 |
0.40 |
0.45 |
0.50 |
Tykkelse afvigelse |
MM |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,02 |
±0,03 |
±0,03 |
±0,04 |
±0,04 |
±0,05 |
±0,05 |
Grammatik og afvigelse |
GSM |
130±13 |
152±15 |
187±19 |
205±21 |
240±24 |
275±27 |
322±32 |
375±38 |
466±47 |
536±54 |
606±61 |
Filmtykkelse |
MM |
0.036 |
0.050 |
0.075 |
0.075 |
0.100 |
0.125 |
0.150 |
0.188 |
0.250 |
0.300 |
0.350 |
Nedbrudsspænding |
KV |
≥5 |
≥6 |
≥7 |
≥7 |
≥ 9 |
≥10 |
≥12 |
≥ 15 |
≥18 |
≥ 20 |
≥ 22 |
Trækstyrke (MD |
N/CM |
≥ 60 |
≥ 90 |
≥ 110 |
≥ 120 |
≥ 140 |
≥ 170 |
≥ 200 |
≥ 270 |
≥ 340 |
≥ 360 |
≥ 390 |
Trækstyrke (TD) |
N/CM |
≥ 40 |
≥ 80 |
≥ 100 |
≥ 105 |
≥ 120 |
≥ 150 |
≥ 180 |
≥ 200 |
≥ 280 |
≥ 300 |
≥ 320 |
6641 F klasse DMD isoleringspapir er meget udbredt i motorisoleringsspalte-, fase- og linerisolering af motorer, mellemlagsisolering i transformeren. Det er også meget udbredt i automatisk spoleindføringsmaskine til kileindsættelse.

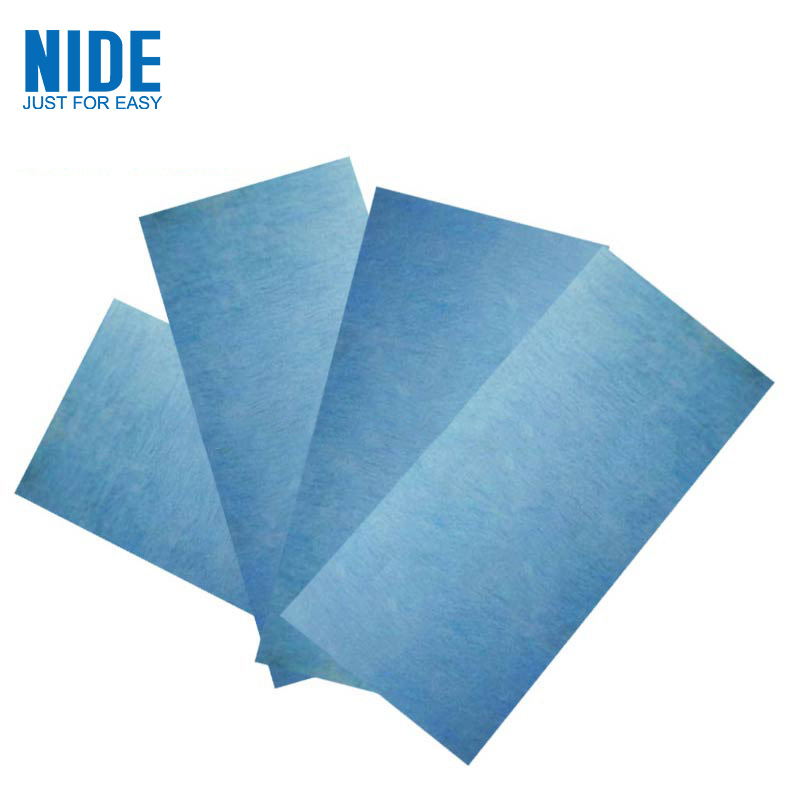

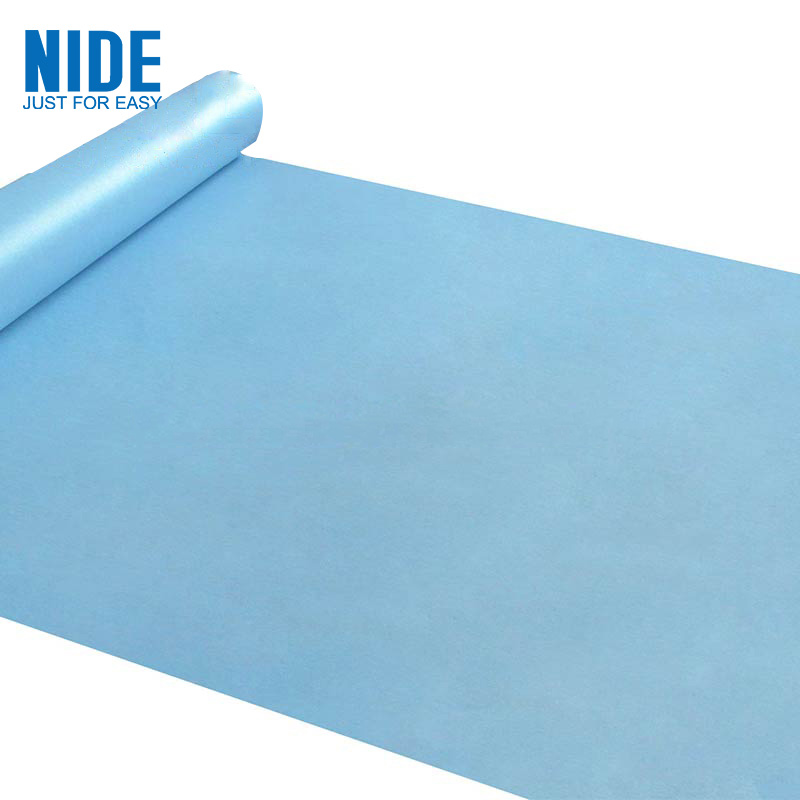

6641 F klasse DMD isoleringspapir til motorisolering
Det vil være bedre, hvis kunden kunne sende os en detaljeret tegning inklusive nedenstående oplysninger.
1. Isoleringsmaterialetype: isoleringspapir, kile, (inklusive DMD, DM, polyesterfilm, PMP, PET, rød vulkaniseret fiber)
2. Isoleringsmateriales dimension: bredde, tykkelse, tolerance.
3. Isoleringsmateriale termisk klasse: Klasse F, Klasse E, Klasse B, Klasse H
4. Anvendelse af isoleringsmateriale
5. Nødvendig mængde: normalt dens vægt
6. Andre tekniske krav.
