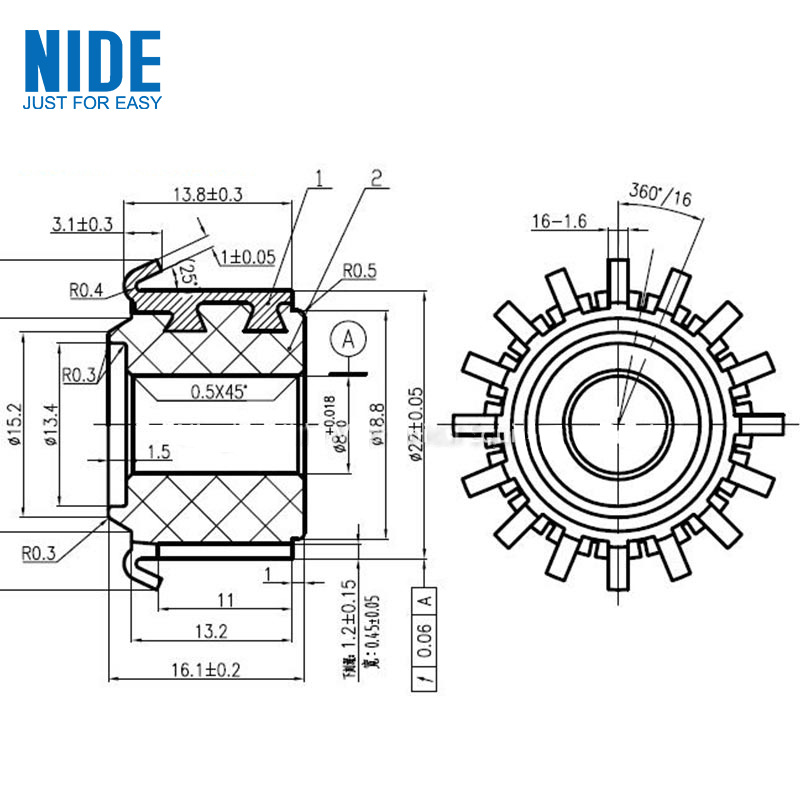

I henhold til kommutatorens forskellige stilarter og forskellige interne låsedesign er Juicer Motor kommutator opdelt i en integreret kommutator og en flad kommutator. Den integrerede kommutator er cylindrisk, og kobberstrimlen er parallel med hullet. Det er kendetegnet ved enkel struktur og produktionseffektivitet. høj. Der er tre grundlæggende stilarter af integrerede kommutatorer: kobber og glimmer, glimmer støbte og støbte skaller. Plankommutatoren ligner en blæser med kobberstænger med et blæsertværsnit vinkelret på hullet.
model nr. |
OD |
ID (mm) |
Samlet højde |
Segmentlængde |
Krog/Riser dia. |
Bar nr. |
S-02001 |
37.5 |
φ13 |
24 |
20.5 |
38.5 |
32 |
S-03002 |
15.75 |
φ13 |
11.25 |
9.5 |
16 |
24 |
S-03003 |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03003B |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-03003C |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-02004 |
24 |
φ9 |
15 |
13 |
24.5 |
24 |
S-03004A |
23.2 |
φ9 |
15 |
13 |
24 |
24 |
S-03005 |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03005A |
24 |
φ9 |
17 |
14 |
25 |
24 |
S-03006 |
37.5 |
φ13 |
26 |
23 |
38.5 |
32 |
S-03007 |
25.5 |
φ10 |
17 |
14 |
26.5 |
24 |
S-03007B |
25.5 |
φ10 |
17 |
14 |
26.5 |
24 |
S-03008 |
23.5 |
φ9 |
14 |
12 |
24 |
24 |
S-03009 |
24 |
φ9 |
16.6 |
14 |
29 |
24 |
DZQD-RZ32-010 |
28.5 |
φ12 |
17.5 |
16 |
34.3 |
24 |
S-03011 |
23.5 |
φ9 |
17.5 |
14 |
28 |
24 |
DZQD-RZ32-012 |
23.5 |
φ10 |
18 |
16.4 |
28.5 |
24 |
S-03013 |
23 |
φ8 |
16 |
14 |
23.5 |
24 |
S-03014 |
28.5 |
φ11 |
20 |
17 |
29.5 |
24 |
S-03015 |
22.5 |
φ9 |
17.5 |
17.2 |
30 |
10 |
S-03016 |
28 |
φ14 |
20 |
19.2 |
36.8 |
12 |
S-03016A |
28 |
φ14.2 |
20 |
19.2 |
36.8 |
12 |
S-03017 |
28.5 |
φ9 |
17.5 |
15 |
29.5 |
24 |
S-03018 |
34.3 |
φ13 |
22 |
20.5 |
41.5 |
24 |
S-03019 |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-03019A |
24.5 |
φ10 |
17.5 |
14 |
25.5 |
24 |
S-03020 |
28.5 |
φ11 |
17 |
14 |
29.5 |
24 |
S-03021 |
20.5 |
φ10 |
18 |
13.5 |
30.5 |
12 |
QZQC-RZ12-022 |
20.5 |
φ10 |
17.8 |
13.5 |
26 |
12 |
S-03024 |
40.4 |
φ13 |
24 |
20 |
42 |
50 |
S-03025 |
23.2 |
φ8 |
17.5 |
17 |
30 |
12 |
QZQC-RZ32-026 |
20.2 |
φ8 |
14.6 |
14.1 |
25 |
16 |
QZQC-RZ32-026A |
20.2 |
φ8 |
14.6 |
14.1 |
25.5 |
16 |
QZQC-RZ12-027 |
18.9 |
φ8 |
14.5 |
12.8 |
24 |
12 |
S-03028 |
15.5 |
φ7 |
11.4 |
11.7 |
20 |
9 |
S-03030 |
22.5 |
φ9.2 |
18 |
17.7 |
30.6 |
10 |
S-03031 |
22.5 |
φ12 |
21 |
20.5 |
30.5 |
10 |
S-03032 |
28.5 |
φ12 |
17.5 |
14.5 |
29.5 |
24 |
S-03033 |
30 |
φ10 |
20 |
17 |
35.5 |
24 |
S-03033A |
30 |
φ11 |
21 |
18 |
36 |
24 |
S-03033B |
30 |
φ11 |
21 |
18.5 |
36 |
24 |
S-03033C |
30 |
φ11 |
21 |
18.5 |
36 |
24 |
JZQC-RZ32-037 |
22 |
φ8 |
16 |
14.2 |
27 |
16 |
S-03038 |
35.4 |
φ14 |
42.5 |
38 |
48 |
23 |
S-03038A |
35.4 |
φ14 |
42.5 |
38 |
48 |
23 |
S-03044 |
22.5 |
φ10 |
17.5 |
17 |
28.5 |
10 |
S-03045 |
35.5 |
φ15,75 |
23.5 |
20 |
46 |
19 |
S-03046A |
37.5 |
φ14 |
42 |
38 |
49.5 |
23 |
S-03046B |
37.5 |
φ14 |
42 |
38 |
49.5 |
23 |
S-03047 |
45 |
φ15.5 |
50 |
44.4 |
62 |
21 |
S-03048 |
34 |
φ10.2 |
38.5 |
34.5 |
46.5 |
23 |
S-03050 |
15 |
φ5 |
16.5 |
15.5 |
20 |
12 |
Motorkommutatoren er meget udbredt i elværktøj, husholdningsapparater, biler, motorcykelmotorer og andre områder; samlerringe, kulbørsteholdere, ledningstavler har forskellige specifikationer og modeller.

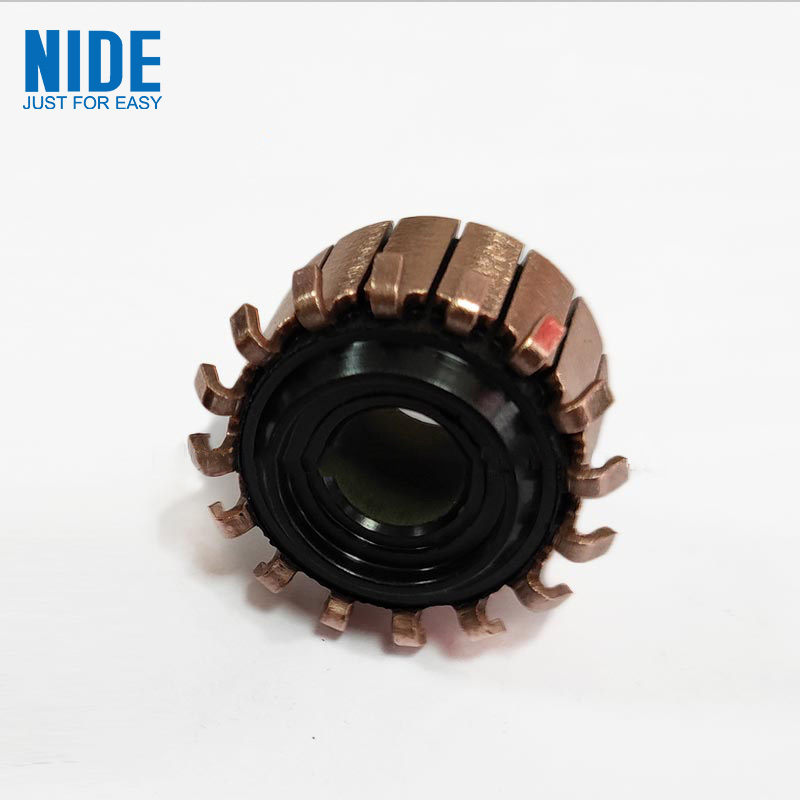

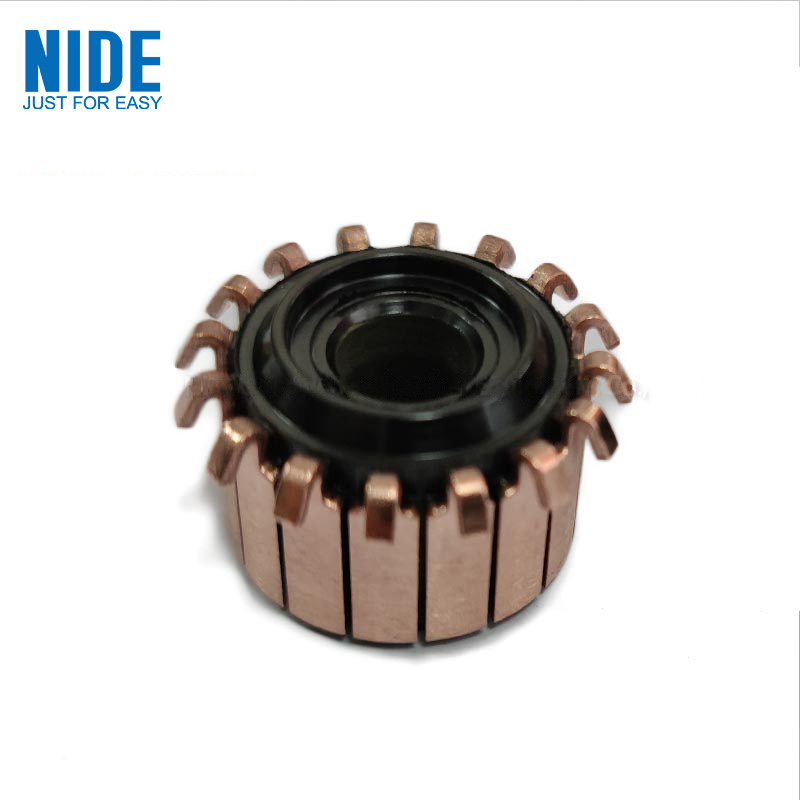

Juicer Motor kommutator til husholdningsapparater
