Hvorfor er en kommutator til elværktøj så vigtig for motorens ydeevne og værktøjets levetid?

A kommutator til elværktøjer en kernekomponent i børstede DC-motorer, der direkte bestemmer, hvor effektivt elektrisk energi omdannes til mekanisk bevægelse. Det styrer strømretningsskift, stabiliserer drejningsmomentoutput og sikrer ensartet motorrotation under belastning. I elektriske industri- og forbrugerværktøjer såsom boremaskiner, slibemaskiner, save og slagværktøjer spiller kommutatoren en afgørende rolle for ydeevnestabilitet, holdbarhed og sikkerhed. Denne artikel giver en dyb teknisk og praktisk forståelse af kommutatorer til elværktøj, herunder arbejdsprincipper, materialevalg, fremstillingspræcision, ydeevnefaktorer, fejlfindingsmetoder og industrielle applikationer. Den er designet til ingeniører, indkøbsspecialister og producenter, der søger pålidelige motorkomponentløsninger.

Indholdsfortegnelse

• 1. Hvad er egentlig en kommutator til elværktøj?
• 2. Hvordan fungerer en kommutator inde i en elværktøjsmotor?
• 3. Hvilke materialer bruges i højtydende kommutatorer?
• 4. Hvordan fremstilles en kommutator med præcision?
• 5. Hvilke faktorer påvirker kommutatorens ydeevne og levetid?
• 6. Hvilke problemer opstår almindeligvis, og hvordan kan de løses?
• 7. Hvordan vælger man den rigtige kommutator til elværktøj?

1. Hvad er egentlig en kommutator til elværktøj?

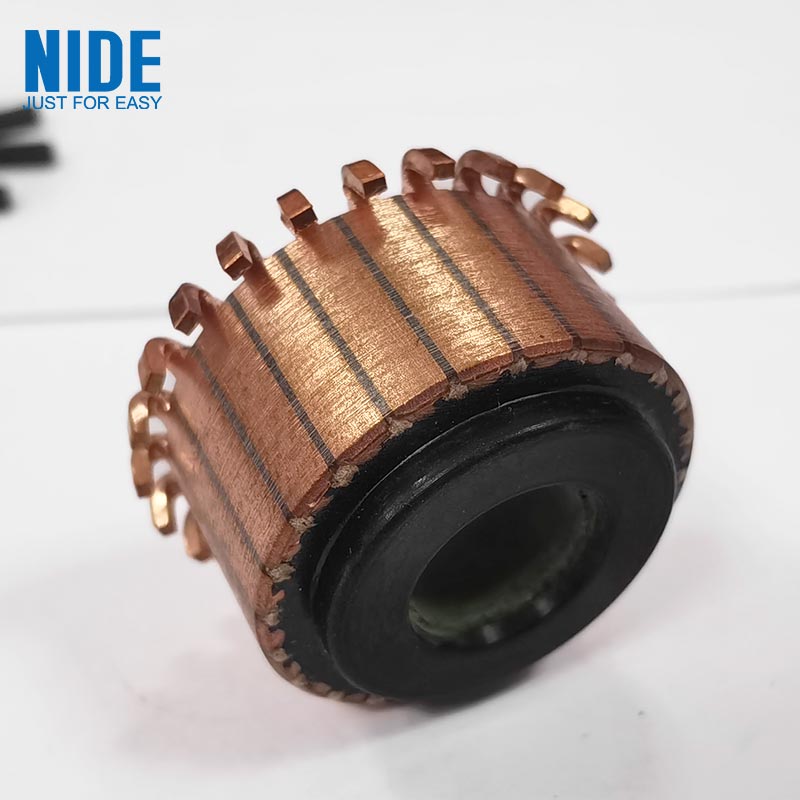

En kommutator til elværktøj er en mekanisk roterende elektrisk kontakt, der bruges i børstede DC-motorer til periodisk at vende strømretningen i rotorviklingerne. Denne kontrollerede kobling muliggør kontinuerlig rotationsbevægelse, hvilket er afgørende for driften af ​​elektriske elværktøjer.

I praktiske applikationer er kommutatoren direkte ansvarlig for at sikre, at værktøjer såsom elektriske boremaskiner, vinkelslibere, rundsave og poleremaskiner opretholder et stabilt drejningsmoment. Uden det ville motoren ikke producere kontinuerlig rotation, hvilket resulterer i ineffektive eller ikke-funktionelle værktøjer.

Fordi elværktøj ofte arbejder under høje belastninger, vibrationer og varmeforhold, skal kommutatoren være konstrueret med høj præcision og holdbarhed for at sikre ensartet ydeevne og lang levetid.

2. Hvordan fungerer en kommutator inde i en elværktøjsmotor?

Arbejdsprincippet for en kommutator er baseret på synkroniseret mekanisk rotation og elektrisk kobling. Når motorakslen roterer, opretholder kulbørster glidende kontakt med segmenterede kobberstænger på kommutatoroverfladen. Denne kontakt vender strømretningen i ankerviklingerne med præcise intervaller.

Denne proces sikrer, at de magnetiske kræfter inde i motoren kontinuerligt genererer drejningsmoment i samme rotationsretning. Uden denne koblingsmekanisme ville motoren stoppe eller oscillere i stedet for at rotere jævnt.

• Aktuel koblingsfunktion:Vender strøm i viklinger for at opretholde kontinuerlig rotation
• Børstekontaktsystem:Overfører elektrisk energi mellem stationære og roterende dele
• Bueundertrykkelse:Reducerer elektriske gnister under skift
• Momentstabilisering:Sikrer jævnt output under varierende belastninger

I højhastigheds-elværktøj sker denne omskiftning tusindvis af gange i minuttet, hvilket betyder, at kommutatoren skal være ekstremt modstandsdygtig over for slid og varme.

3. Hvilke materialer bruges i højtydende kommutatorer?

Materialevalg er en af ​​de vigtigste faktorer, der bestemmer kommutatorens ydeevne. Højkvalitets kommutatorer er afhængige af en kombination af ledende metaller, isoleringsmaterialer og strukturelle forstærkninger.

Kombinationen af ​​kobber og glimmer er især kritisk, fordi den balancerer ledningsevne og isolering. Dårligt materialevalg kan føre til overophedning, gnister og for tidlig fejl i elværktøj.

4. Hvordan fremstilles en kommutator med præcision?

Fremstillingsprocessen for enkommutator til elværktøjkræver højpræcisionsteknik for at sikre elektrisk stabilitet og mekanisk balance. Selv mikroskopiske afvigelser kan påvirke ydeevnen.

1. Materiale forberedelse:Højrent kobber og industrielle glimmerplader udvælges og inspiceres.
2. Segmentdannelse:Kobber er stemplet og formet til præcise kommutatorsegmenter.
3. Isoleringssamling:Glimmerplader indsættes mellem hvert kobbersegment.
4. Højtryksstøbning:Komponenter komprimeres for at sikre tæt strukturel binding.
5. CNC præcisionsdrejning:Sikrer perfekt cirkulær geometri og balance.
6. Overfladebehandling:Polering reducerer friktionen og forbedrer børstekontakten.
7. Test og inspektion:Der udføres elektriske, termiske og mekaniske ydelsestests.

Avancerede producenter udfører også dynamiske balanceringstests og højhastighedsrotationssimuleringer for at sikre pålidelighed i værktøjsapplikationer fra den virkelige verden.

5. Hvilke faktorer påvirker kommutatorens ydeevne og levetid?

Ydeevnen og holdbarheden af ​​en kommutator er påvirket af flere drifts- og designfaktorer. Forståelse af disse faktorer er afgørende for at optimere motorens effektivitet.

• Termisk modstand:Høje temperaturer kan deformere materialer og reducere levetiden
• Elektrisk ledningsevne:Bestemmer energieffektivitet og varmeudvikling
• Mekanisk balance:Påvirker vibrationer, støj og slidhastighed
• Børstekontaktkvalitet:Påvirker direkte gnistdannelse og stabilitet
• Driftsbelastning:Kontinuerlig overbelastning fremskynder slid

Korrekt designoptimering og vedligeholdelsespraksis kan forlænge kommutatorens levetid betydeligt og forbedre den overordnede elværktøjseffektivitet.

6. Hvilke problemer opstår almindeligvis, og hvordan kan de løses?

På trods af avanceret fremstilling kan kommutatorer stadig opleve driftsproblemer på grund af slid, forurening eller forkert brug.

• Gnister:Forårsaget af dårlig børstekontakt, støv eller overfladeruhed
• Ujævnt slid:Resultatet af ubalance eller inkonsekvent børstetryk
• Overophedning:Forårsaget af overbelastning eller utilstrækkelig køling
• Isoleringsnedbrud:På grund af ældning, fugt eller forurening
• Vibrationsstøj:Forårsaget af mekanisk ubalance i rotorsystemet

Løsningerne omfatter overfladebehandling, udskiftning af børste, belastningsjustering, rengøring og i alvorlige tilfælde fuld udskiftning af kommutator.

7. Hvordan vælger man den rigtige kommutator til elværktøj?

At vælge den rigtige kommutator kræver omhyggelig evaluering af tekniske specifikationer, applikationsmiljø og kvalitetsstandarder.

• Kontroller kobberrenheden for ledningsevneeffektivitet
• Bekræft glimmerisoleringskvaliteten for varmebestandighed
• Sikre kompatibilitet med krav til motorhastighed og drejningsmoment
• Evaluer fremstillingspræcision og balanceringskvalitet
• Bekræft leverandørens pålidelighed og certificeringsstandarder

Industrielle brugere bør prioritere leverandører med stærke tekniske kapaciteter og ensartede kvalitetskontrolsystemer.

FAQ (ofte stillede spørgsmål)

Konklusion

Dekommutator til elværktøjer en kritisk komponent, der bestemmer motorens effektivitet, stabilitet og holdbarhed. Design af høj kvalitet, præcis fremstilling og korrekt vedligeholdelse er afgørende for at sikre langsigtet ydeevne i krævende applikationer.
