Hvad forhindrer strømmen i at lække gennem dine motorviklinger?

Inde i hver elektrisk motor fører kobberviklinger strøm. De sidder inde i stålslidser. Stål leder elektricitet. Kobber leder elektricitet. Hvis de rører, lækker strøm. Motoren shorts. Ydeevnen falder. Til sidst svigter motoren.

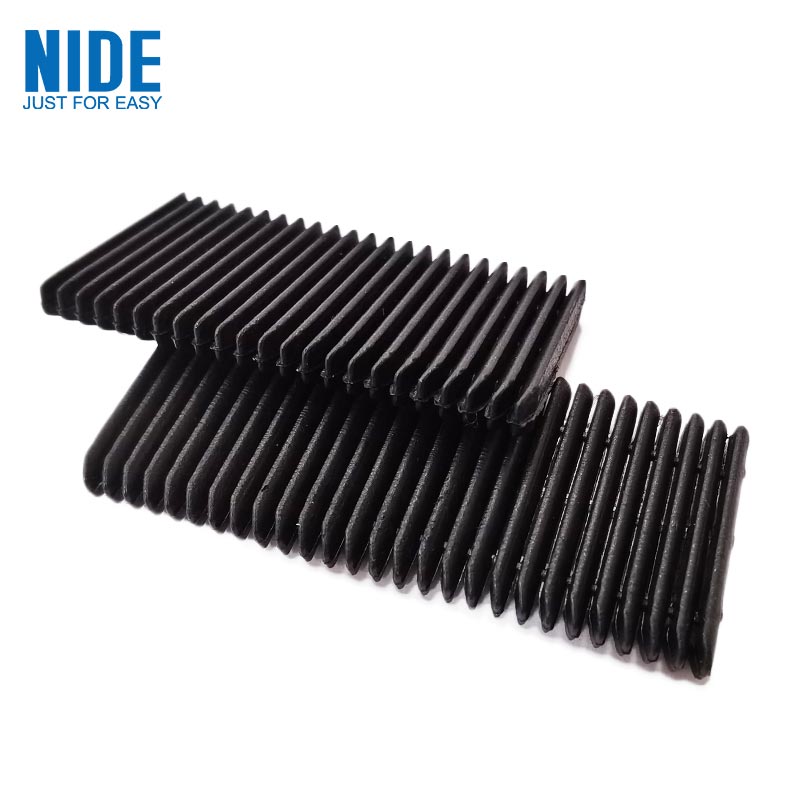

Det eneste der står mellem kobberet og stålet er en tynd plade af materiale kaldetelektrisk isoleringspapir.

Det ser ikke ud af meget. En brøkdel af en millimeter tyk. Skær i præcise former. Skub ind i slidsen, før viklingerne går ind. Men uden den fungerer motoren ikke.

Hvad isoleringspapir faktisk gør

Statorkernen er lavet af stablede stållamineringer. Slidserne er stanset ind i dem. Ingeniøren indsætter et stykke isoleringspapir i hver spalte, foldet for at beklæde væggene. Så går viklingerne ind. Så lukker spaltekilen åbningen.

Bladet har tre opgaver. For det første elektrisk isolering - stop strømmen fra at hoppe fra kobberet til stålet. For det andet, mekanisk beskyttelse - dæmp viklingerne mod de hårde kanter af stållamineringerne. For det tredje termisk styring - nogle kvaliteter hjælper med at lede varme væk fra viklingerne.

Hvis papiret svigter ved nogen af ​​disse, svigter motoren.

De materielle familier

Ikke alt isoleringspapir er det samme. Forskellige motorer har brug for forskellige materialer. Valget afhænger af temperatur, spænding, mekanisk belastning og omkostninger.

Tabellen nedenfor viser de mest almindelige typer, der bruges i motorfremstilling i dag.

DMD er arbejdshesten. Den dækker de fleste standardmotorer til en rimelig pris. NMN tilføjer mekanisk sejhed. NHN tilføjer varmebestandighed. Aramidpapir tilføjer begge dele plus overlegen dielektrisk styrke. Polyimidfilm er til trange rum.

Forståelse af temperaturklasser

Hvert isoleringsmateriale har en temperaturklassificering. Dette er ikke markedsføring. Det er en testet grænse.

At vælge den forkerte klasse er en almindelig fejl. Hvis motoren kører ved 140°C kontinuerligt, vil Klasse B (130°C) fejle. Klasse F (155°C) er det mindst sikre valg.

Men bemærk: temperaturklassificeringen gælder for kontinuerlig drift. Spidstemperaturer kan være højere. Gode ​​ingeniører tilføjer margin. En motor, der kører ved 140°C kontinuerligt, bør få Klasse H-isolering, ikke kun Klasse F.

Nøgleparametre: Hvad specifikationsarket faktisk betyder

Nårevaluering af isoleringspapir, flere tekniske parametre har betydning. Her er hvad de betyder.

Tykkelse.Målt i millimeter. Det typiske område er 0,15 mm til 0,40 mm for slidser. Tykkere papir giver højere dielektrisk styrke og bedre mekanisk beskyttelse. Tyndere papir giver mere plads til kobber, hvilket øger motoreffekttætheden. Afvejningen er ingeniørmæssig dømmekraft.

Dielektrisk styrke.Målt i kilovolt per millimeter. Dette fortæller dig, hvor meget spænding papiret kan blokere, før det går i stykker. En typisk værdi for DMD er 5-8 kV for en 0,2 mm plade. Højere er bedre, men det faktiske krav afhænger af motorspændingen. For en 400V EV-motor er 3-5 kV tilstrækkeligt. For 800V-systemer er 6-8 kV sikrere.

Trækstyrke.Målt i Newton pr. 15 mm bredde. Dette fortæller dig, hvor meget trækkraft papiret kan tage, før det rives. Vigtigt, fordi papiret foldes og indsættes af maskine. Svage papirrevner under montering. Nedetid følger.

Forlængelse ved brud.Procentdel af stræk før rivning. Papir, der strækker sig 10-15 %, er mere tilgivende under foldning. Skørt papir revner ved skarpe hjørner.

Kantrivemodstand.Målt i Newton. Papir bliver foldet. Folder skaber stresspunkter. Hvis kantrivningsmodstanden er lav, deler papiret sig ved foldelinjen under indføringen.

En god leverandør angiver disse numre på materialecertifikatet. En dårlig leverandør siger "det opfylder industristandarder" uden at give egentlige testværdier.

Hvorfor EV-motorer er forskellige

Elbilmotorer har ændret markedet for isoleringspapir. Kravene er skærpede.

Højere temperaturer.EV-motorer kører varmere end industrimotorer. Væskekøling hjælper, men hotspots når stadig 160-180°C. Klasse H materialer (180°C) er standard. Nogle producenter flytter til klasse C (220°C) for næste generations design.

Højere spændinger.Tidlige EV-motorer kørte ved 300-400V. Nyere systemer kører ved 800V. Kommende systemer vil køre ved 1200V eller højere. Kravene til dielektrisk styrke er fordoblet. Papir, der fungerede til 400V, er muligvis ikke sikkert til 800V.

Olieeksponering.Mange EV-motorer bruger olie til køling og smøring. Isoleringspapiret sidder i den olie. Nogle materialer svulmer eller nedbrydes i olie. Polyimid-baserede papirer klarer sig godt. Polyester-baseret papir kan have begrænsninger. Spørg om testdata for oliekompatibilitet.

Automatisering.EV-motorproduktionslinjer kører med høj hastighed. Papir fremføres fra ruller, skæres, foldes og indsættes automatisk. Materialets konsistens er vigtig. En tykkelsesvariation på ±0,01 mm kan blokere en automatisk indføringsmaskine.

Tre virkelige problemer, der sker på produktionslinjer

Teoretiske materialeegenskaber er én ting. Hvad der rent faktisk går galt på fabriksgulvet er et andet.

Problem et: papir river under foldning.Maskinen folder papiret til en U-form for at beklæde åbningen. Hvis papiret har lav kantrivningsstyrke, deler det sig ved foldelinjen. Linjen stopper. En operatør fjerner papirstoppet. Produktionen genoptages. Dette sker dusinvis af gange pr. skift med dårligt materiale.

Problem to: papirets dimensioner ændrer sig med fugtigheden.Aramidpapir absorberer fugt fra luften. Ved høj luftfugtighed udvider det sig. Ved lav luftfugtighed krymper den. Maskinen er kalibreret til én størrelse. Når papiret ændrer størrelse, ændres den foldede form. Indsætningen mislykkes. Gode ​​leverandører sender papir i fugtsikker emballage. Gode ​​fabrikker opbevarer det i klimakontrollerede rum.

Problem tre: klæbemiddelforurening.Noget isoleringspapir har et varmeaktiveret klæbelag på den ene side. Efter indføring, varmebinder papiret til slidsens vægge. Hvis klæbemidlet siver ud under opbevaring eller overførsel, klæber det til maskinstyrene. Støv samler sig. Justeringsafvigelser. Løsningen er ren fremstilling og ordentlige release liners.

Sådan specificeres isoleringspapir korrekt

Her er et rigtigt specifikationseksempel for et EV-motortraktionsdrev.

Send dette til tre leverandører. Sammenlign de testrapporter, de leverer. Spørg om variation - batch til batch, rulle til rulle. Den leverandør, der svarer med data, er den man skal stole på.

Seks spørgsmål købere stiller

Kan jeg bruge det samme isoleringspapir til alle mine motorer?
Normalt ikke. Forskellige motorer kører ved forskellige temperaturer og spændinger. Standardisering på ét materiale forenkler lagerbeholdningen, men tvinger dig til at bruge et materiale af højere kvalitet end nødvendigt til nogle motorer, hvilket øger omkostningerne. Eller du bruger et materiale af lavere kvalitet og risikerer fejl. Bedre at kvalificere to eller tre materialer og matche dem til applikationer.

Hvad er forskellen mellem NMN og NHN?
Mellemlaget. NMN bruger polyesterfilm. NHN bruger polyimidfilm. Polyimid tåler højere temperaturer. For motorer, der kører under 155°C, er NMN fint. Ved 155-180°C skal du vælge NHN. Omkostningsforskellen er beskeden.

Betyder tykkere papir altid bedre isolering?
Ikke altid. Dielektrisk styrke øges med tykkelsen, men den mekaniske pasform bliver hårdere. Tykt papir optager plads inde i åbningen. Det rum kunne have holdt mere kobber. Motordesignere afvejer isoleringstykkelse med kobberfyld. Tyndere papir giver mere kobber, højere effekt, men kræver bedre proceskontrol.

Hvad er holdbarheden af ​​isoleringspapir?
Afhænger af opbevaringsforhold. I original emballage holder klimakontrolleret aramidpapir i årevis. Polyesterbaserede materialer kan nedbrydes hurtigere. De vigtigste risici er fugtoptagelse og klæbende ældning. Hvis papir har været opbevaret i mere end to år, test en prøve før brug.

Hvordan ved jeg, om en leverandørs papir er konsistent?
Spørg efter Cpk-data om tykkelse. En Cpk på 1,33 eller højere betyder, at processen er i stand. Bed også om batch-to-batch testrapporter. Hvis en leverandør ikke kan producere disse, kontrollerer de ikke deres proces.

Kan isoleringspapir genbruges?
Det meste er termohærdende eller højtydende termoplast. Genbrug er svært. Nogle aramidpapirer kan genforarbejdes, men processen er ikke bredt tilgængelig. Industriens fokus er på at reducere spild ved skæring og indføring, ikke på genbrug efter forbruger.

En note om kompatibilitet med slotkiler

Isoleringspapirlinjer spaltevæggene. Spaltekilen lukker åbningen. De skal arbejde sammen.

Kilen trykker mod papiret ved slidsåbningen. Hvis papiret er for blødt, vil kilen grave sig ind i det. Hvis papiret er for skørt, vil det revne ved kilekontaktpunktet.

Til EV-motorer parrer mange ingeniører aramidpapir med aramidkiler. Samme materialefamilie, lignende termisk ekspansion og mekanisk opførsel. Til generelle motorer er DMD-papir med glasfiberkiler en gennemprøvet kombination.

Ved bestilling fra en leverandør angives begge varer samlet. Leverandøren kan herefter matche materialesystemerne.
