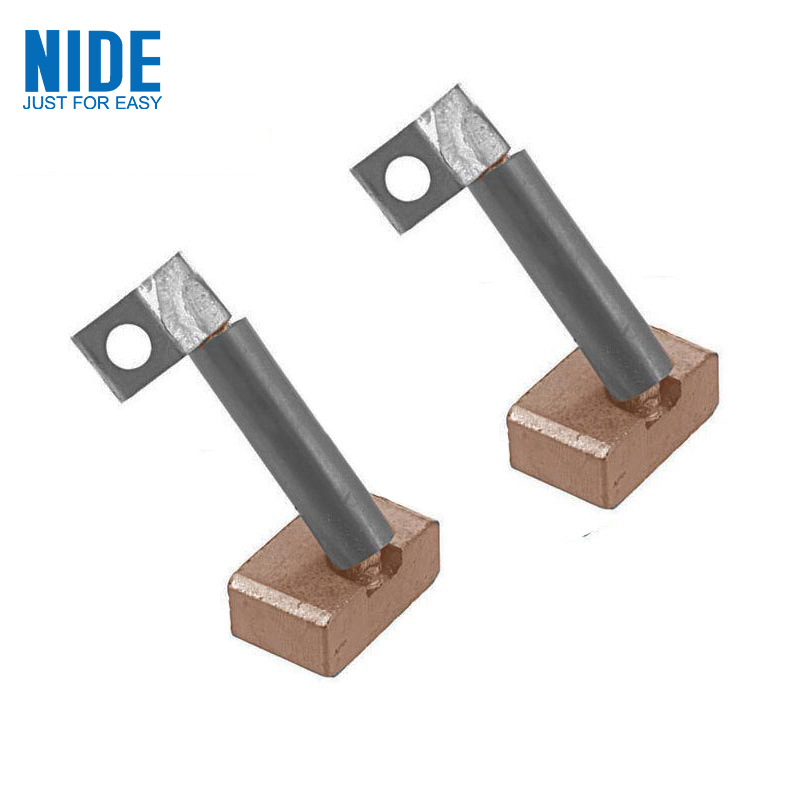

Kender du rollen og karakteristika ved kulstofbørste til DC -motor?

I DC -motorer er carbonbørster (også kaldet børster) nøgle ledende komponenter og har et vigtigt ansvar. Hvad er kernefunktionerne og funktionerne afKulstofbørste til DC -motor?

En enhed af ledningsevne og slidstyrke:Kulstofbørste til DC -motorer normalt lavet af grafit- eller grafitkompositter blandet med metalpulver (såsom kobber). Grafit tilvejebringer nøgle smøring og en lav friktionskoefficient for at sikre kontrollerbart slid, når den er i kontakt med den roterende kommutator; Mens de tilsatte metalkomponenter (såsom kobberpulver) forbedrer ledningsevnen markant for at imødekomme behovene ved stor strømoverførsel. Denne kombination af materialer gør det muligt for det at modstå kontinuerligt mekanisk slid under udførelse af strøm.

Fleksibel elastisk kontakt: Carbonbørsten er ikke stift fast, men presses forsigtigt og kontinuerligt mod overfladen af ​​kommutatoren med en konstant trykfjeder. Denne elastiske kontaktmekanisme er afgørende, da den sikrer, at selv når kommutatoren er uregelmæssig på grund af rotation eller let slag, kan en stabil, lav modstand elektrisk forbindelse opretholdes, hvilket minimerer kontaktmodstand og gnister.

Positionering af iført dele: Kulbørster er forbrugsstoffer på grund af kontinuerlig friktion med den højhastigheds roterende kommutator. Deres levetid påvirkes af faktorer som materialekvalitet, arbejdstrøm, motorhastighed, pendling, miljø (såsom støv, fugtighed, temperatur) og fjedertryk. Designet skal være let at kontrollere og udskifte.

Broen of Power Transmission er den mest grundlæggende funktion afKulstofbørste til DC -motor. I en DC -motor skal den roterende anker (rotor) vikling til at opnå strøm fra en ekstern statisk strømkilde for at generere et magnetfelt og drejningsmoment. Som en stationær komponent er carbonbørsten forbundet til en fast effektlinje i den ene ende og lysbilleder i kontakt med kommutatorsegmentet fastgjort på rotorakslen i den anden ende, kontinuerligt og pålideligt transmitterer strømmen i den ydre DC -strømforsyning til den roterende rotorvikling, hvilket giver energiindgangen til motordriften (motortilstand), eller overfører strømmen genererer ved den rotor, der vinder til den ydre belastning (generator -tilstand).

Et vigtigt led til opnåelse af mekanisk ensretning (pendling): For at en DC -motor skal roteres kontinuerligt, skal retning af strømmen i rotorviklingen med jævne mellemrum skiftes (kommutates) i det øjeblik, den passerer gennem den neutrale linje af den magnetiske pol. Kommutatorsegmenterne roterer med rotoren, og forskellige segmenter kontakter de faste carbonbørster på sin side og ændrer automatisk rotorviklingskredsløbet, der er tilsluttet strømforsyningen (eller belastningen) i koordinering med stillingen af ​​børsterne. Carbonbørsten indser fysisk retningsskiften af ​​strømmen i den roterende vikling gennem ordnet kontakt og adskillelse med forskellige segmenter af kommutatoren, det vil sige den mekaniske ensretning "-processen. Dette er grundlaget for den kontinuerlige drift af DC -motoren.

Oprethold en stabil elektrisk forbindelse: Oprethold tæt kontakt med kommutatoren gennem fjedertrykket, og oprethold en elektrisk forbindelsessti med lavt modstand, lavtabs elektrisk forbindelsessti, selv i tilfælde af vibration eller let excentricitet, hvilket sikrer effektiviteten af ​​energioverførsel.

Afledning af pendling Sparks: I øjeblikket af den nuværende pendling på grund af eksistensen af ​​spoleinduktans vil små gnister (pendlingspark) uundgåeligt genereres. Veludformede carbonbørster har en bestemt lysbue-slukningsevne (selve grafit har også en bestemt rolle), og hjælper med at frigive denne del af energien gennem en god ledningsvej, hvilket reducerer skaden på gnister til kommutatoren og viklingen

isolering.

Carbonbørste til DC -motor er en uundværlig ledende bro mellem det stationære kredsløb og det roterende kredsløb i DC -motoren. Det er ansvarlig for effektiv transmission af elektrisk energi og er også den fysiske eksekutor af kernefunktionen ved automatisk at skifte retning af rotorstrømmen (pendling). Dens specielle materialesammensætning (ledende + slidbestandig) og elastisk crimping-metode sikrer relativt stabil og pålidelig drift i barske glidende friktionsmiljøer. Det er dog netop på grund af denne kontinuerlige friktion, at det bliver en nøgle iført del, der kræver regelmæssig vedligeholdelse og udskiftning, som har en direkte indflydelse på motorens ydelse og levetid. Regelmæssig inspektion og udskiftning af kulstofbørster, der bæres til grænsen, er en vigtig del af opretholdelsen af ​​den normale drift af DC -motoren.
